產品中心
專業設計生產各種型號的混合式步進電機

產品分類

全部分類
23H（57）滾珠絲桿系列
瀏覽量:
1000

23H（57）滾珠絲桿系列

? 23H(57)系列滾珠絲桿直線電機可以做成、0.9°、1.2° 和1.8°三種步距角精度。 ? 10mm、12mm、 16mm絲 桿外徑，2mm、 4m、 5m、 10mm、 16mm、 20mm導 程選擇, C5精度等級，根據不同使用場合選擇合適的滾珠絲桿。 ? 此系列電機最大推力100Kg,最高負載位移速度300m/s，如需更大推力，需將電機和絲桿分離裝配。 ? 電機可以裝配旋轉編碼器，形成閉環反饋,裝配剎車提高斷電定位，兩者也可以同時裝配。
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
B-B005
數量
-
+
庫存:
0
產品描述

產品特性

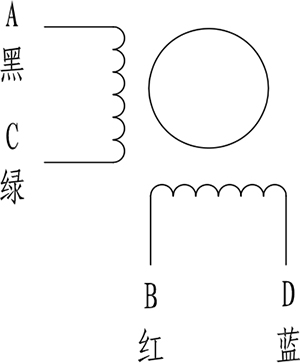

接線圖

步距角

0.9°/1.2°/1.8°±5%

允許溫度

80℃ max

環境溫度

-20℃~+50℃(無結冰)

絕緣等級

B

絕緣耐壓

AC 500V 1 Min

絕緣電阻

100MΩ Min 500V DC

防護等級

IP40(最高IP65)

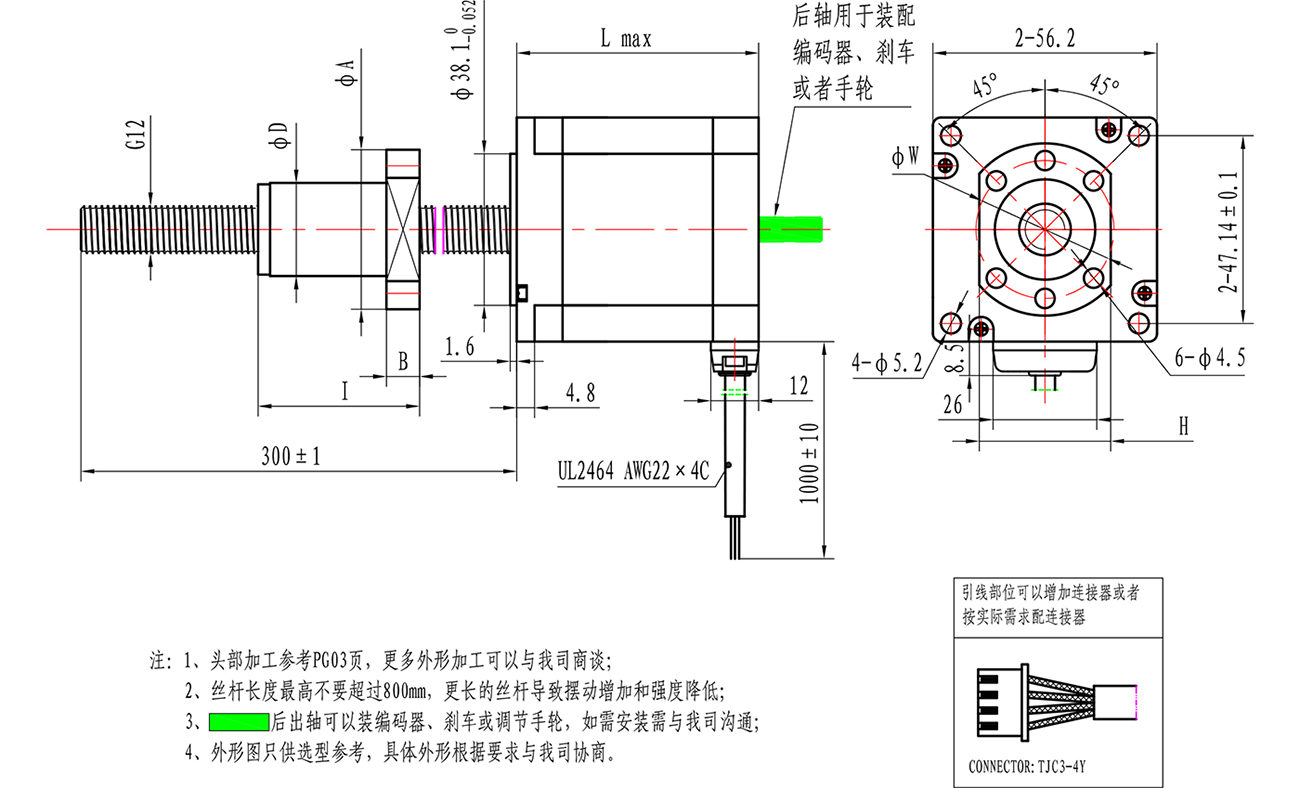

外形圖

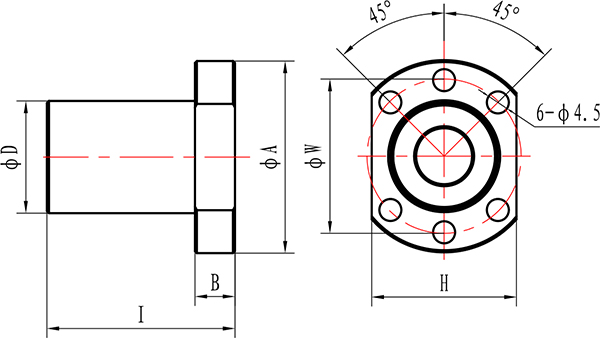

G10滾珠絲桿螺母外形



滾珠絲桿型號

螺母尺寸

D

A

B

I

W

H

G1002

18

35

5

28

27

22

G1004

26

46

10

34

36

28





G12滾珠絲桿螺母外形



滾珠絲桿型號

嗥母尺寸

D A

B

I

W

H

G1204

24

27

10

40

32

30

G1205

24

40

10

31

32

30

G1210

24

40

10

48.5

32

30

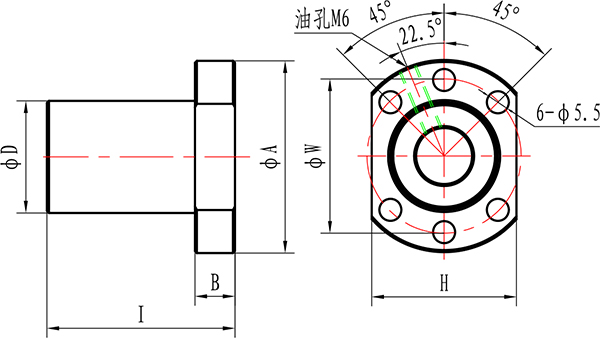

G16滾珠絲桿嚓母外形



滾珠絲桿型號

螺母尺寸

D

A

B

I

W

H

G1604

28

48

10

40

38

40

G1605

28

48

10

38

38

40

G1610

28

48

10

47

38

40

G1616

28

48

10

45

38

40

G1620

28

48

10

57

38

40

注:更多料結構及外形尺寸需與我司協商





性能參數

電機型號

步距角

電壓V

電流A

導程mm

步長mm

推力@100pps,整步

電阻Ω

電感mH

機身L mm

23HD604Y-G1004-300

1.8°

3.3

3.0

4

0.02

56.6Kg

1.1

3.2

56

23HD604Y-G1205-300

5

0.025

45.3Kg

23HD604Y-G1210-300

10

0.05

23.8Kg

23HD604Y-G1620-300

20

0.1

12.5Kg

23HD857Y-G1205-300

1.8°

2.61

4.5

5

0.025

68.2Kg

0.58

1.5

76

23HD857Y-G1210-300

10

0.025

34.1Kg

23HD857Y-G1616-300

16

0.05

21.3Kg

23HD857Y-G1620-300

20

0.1

17.1Kg

23HD933Y-G1604-300

1.8°

3.32

4.0

4

0.02

95.6Kg

0.83

3.2

100

23HD933Y-G1605-300

5

0.025

76.8Kg

23HD933Y-G1610-300

10

0.05

38.2Kg

23HD933Y-G1620-300

20

0.1

19.5Kg

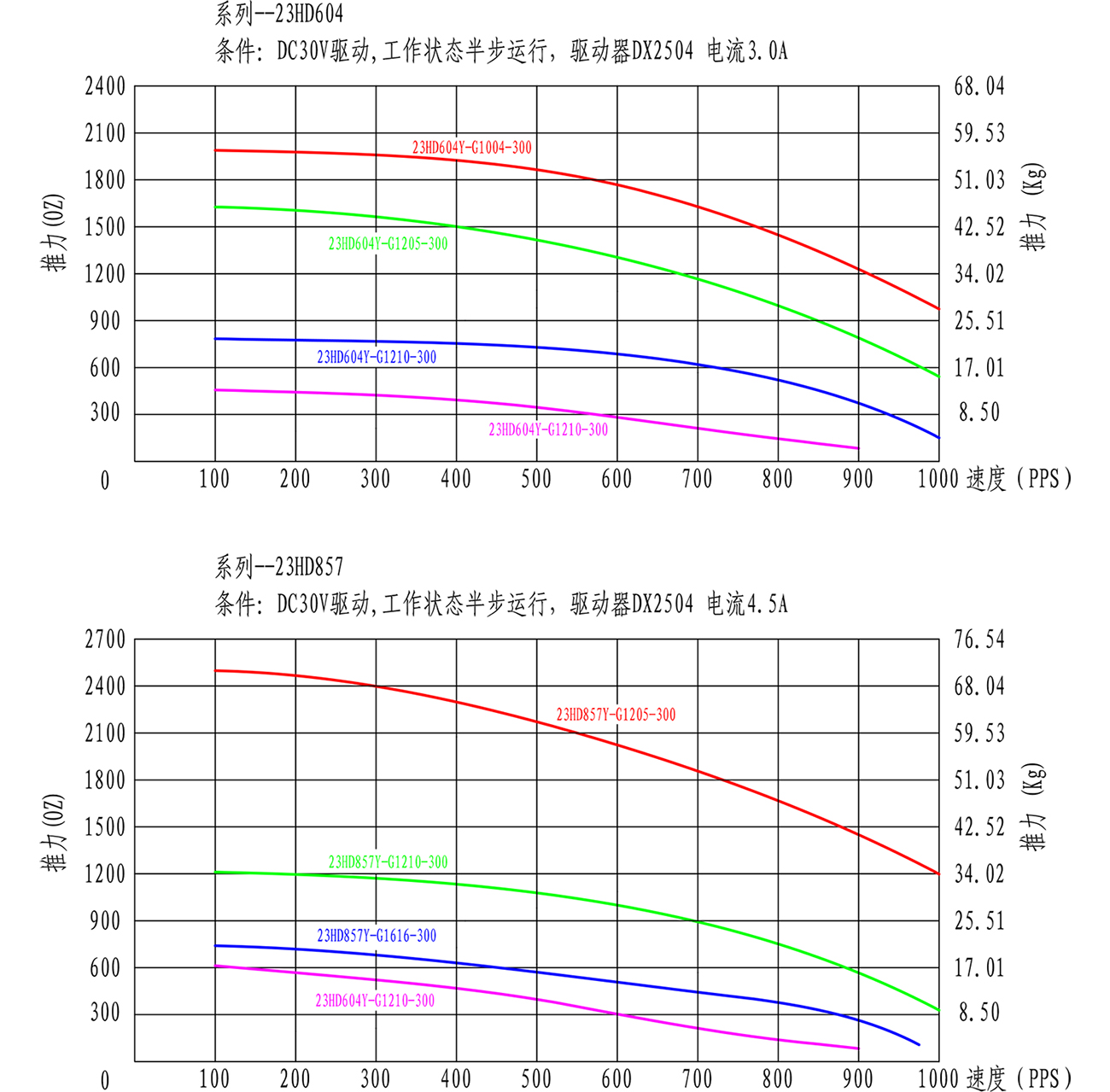

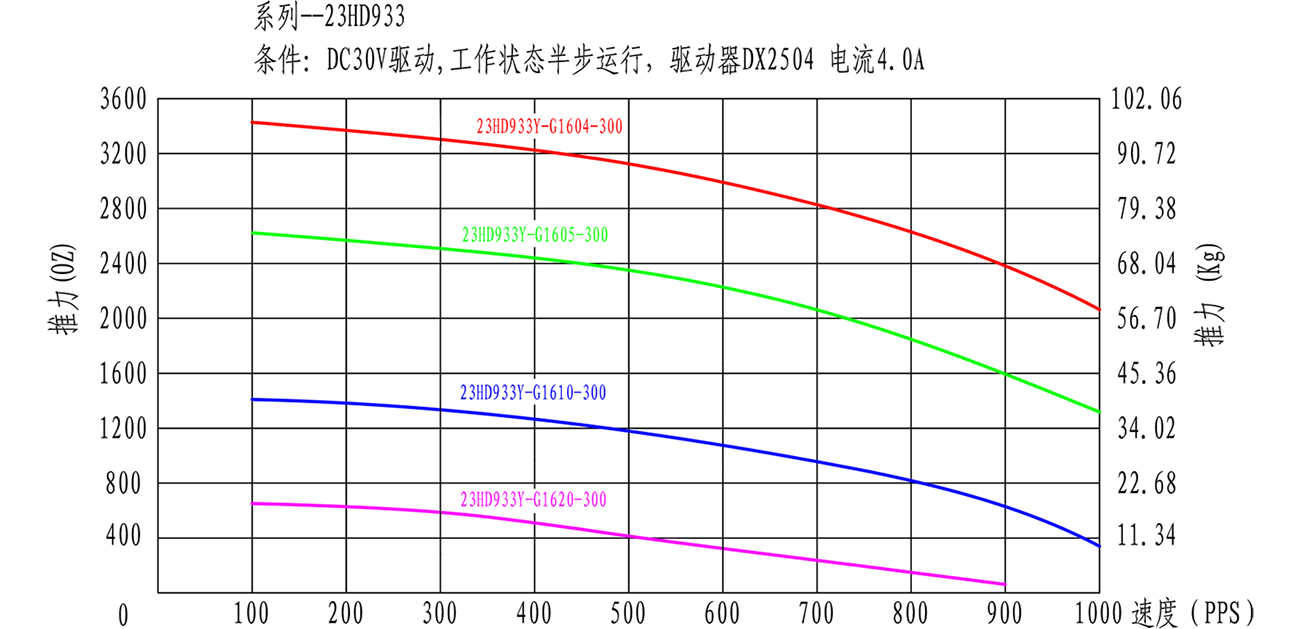

性能曲線

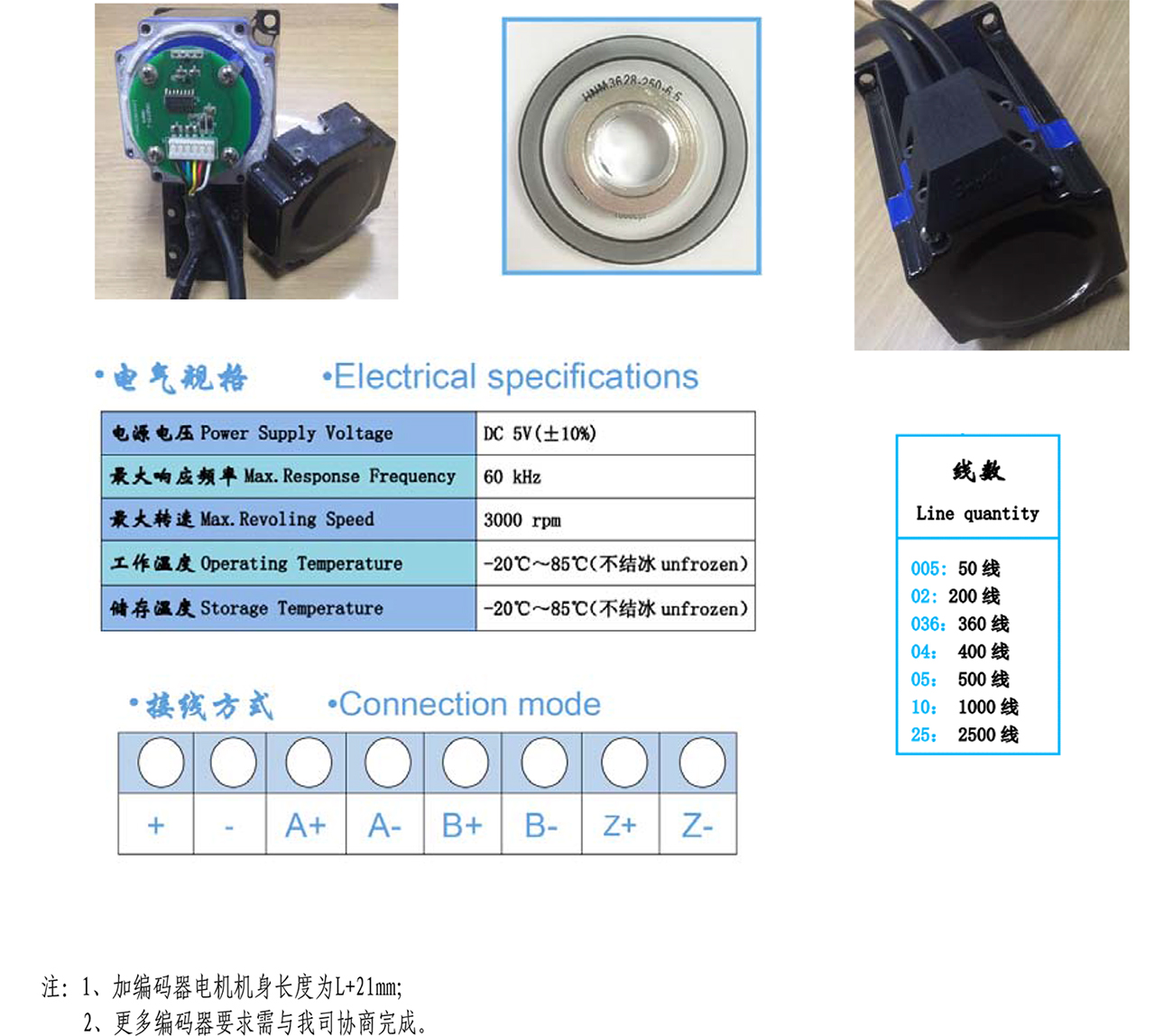

編碼器介紹

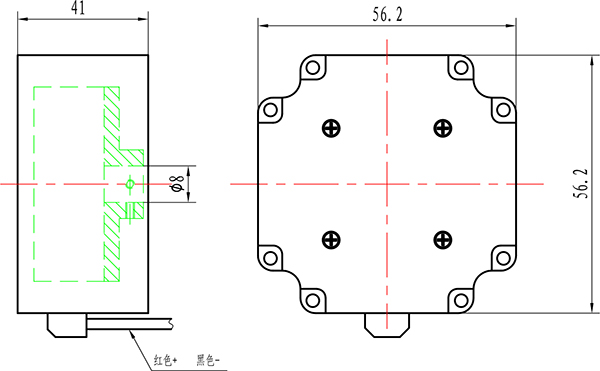

電永磁斷電剎車介紹



電永磁斷電剎車參數

電壓

24V DC

脫機扭力

2. 8 N. m

功率

4.5 W

響應時間

50 ms

最高枝速

1000 RMP

線圈電阻

130-180Ω

絕緣等級

B





注: 1、 水平安裝滾珠絲桿電機，要求斷電后位置不會(huì )因為外力導致位移變化時需要增加剎車，提高斷電定位能力;
     2、垂直安裝滾珠絲桿電機，斷電或通電停止時負載高于電機本身自鎖力時需要增加剎車，提高電機定位能力。

未找到相應參數組，請于后臺屬性模板中添加
